در ساخت و سازهای مدرن، میلگرد به‌عنوان یکی از اجزای کلیدی در بتن‌آرمه، نقش حیاتی در تأمین مقاومت کششی سازه‌ها دارد. همان‌طور که بتن در برابر فشار مقاومت بالایی دارد، اما در برابر کشش ضعیف است، از میلگرد برای جبران این ضعف استفاده می‌شود. اما استفاده از هر نوع میلگرد، بدون اطمینان از کیفیت و خواص مکانیکی آن، می‌تواند ریسک‌های بزرگی برای پایداری و ایمنی سازه ایجاد کند.
به همین دلیل، آزمایش میلگرد یکی از مراحل ضروری در کنترل کیفیت پروژه‌های عمرانی محسوب می‌شود. این مقاله از سایت آهن به بررسی جامع انواع آزمایش‌های میلگرد، استانداردهای مرتبط، روش‌های اجرا، و نقش آنها در تضمین ایمنی و دوام سازه می‌پردازد.
بیشتر بدانیم : قیمت میلگرد نیشابور
اهمیت آزمایش میلگرد
آزمایش میلگرد نه‌تنها برای اطمینان از تطابق محصول با استانداردهای ملی و بین‌المللی است، بلکه برای بررسی قابلیت تحمل نیروهای وارده، مقاومت در برابر خمش، کشش، خستگی، خوردگی و دوام در شرایط محیطی مختلف نیز انجام می‌شود. استفاده از میلگردهای بی‌کیفیت یا فاقد استاندارد، می‌تواند منجر به ترک در بتن، کاهش عمر سازه، یا حتی تخریب کامل آن شود. در پروژه‌های حساس نظیر پل‌ها، تونل‌ها، سدها و ساختمان‌های بلندمرتبه، کنترل کیفی میلگرد از الزامات فنی است.
آزمایش کشش میلگرد
ازمایش کشش میلگرد یکی از مهم‌ترین آزمون‌های مکانیکی برای بررسی مقاومت و رفتار میلگرد (معمولاً فولادی) در برابر نیروی کششی است. این آزمایش به منظور تعیین خواص مکانیکی مانند:
تنش تسلیم، تنش نهایی، میزان ازدیاد طول، رفتار شکست، انجام می‌شود.

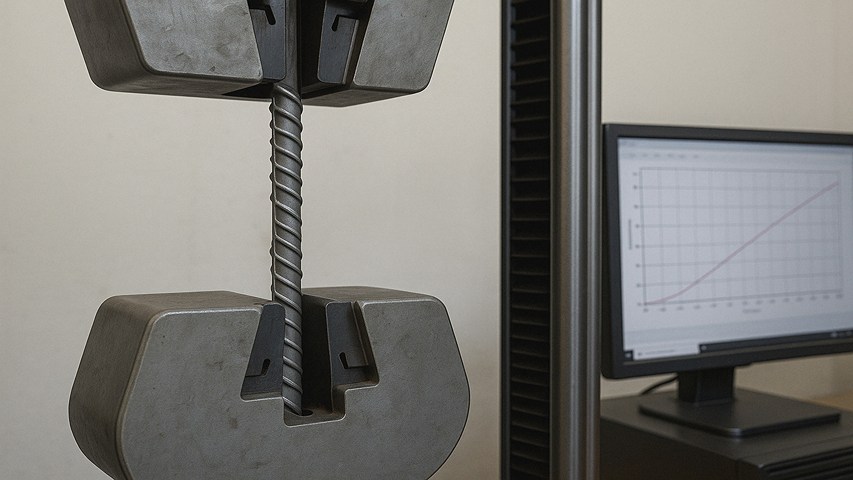

در آزمایش کشش میلگرد ساختمان، ابتدا نمونه‌ای از میلگرد مطابق با استانداردهای تعیین‌شده (مانند ISIRI 3132 یا ASTM A615) از شاخه بریده و آماده می‌شود. پیش از شروع آزمایش، مشخصاتی نظیر قطر و طول اولیه نمونه با دقت اندازه‌گیری و ثبت می‌گردد. سپس نمونه در دستگاه تست کشش بین دو فک دستگاه قرار داده می‌شود. نیروی کششی به صورت یکنواخت و تدریجی به میلگرد اعمال می‌شود تا زمانی که نمونه دچار شکست شود.
در طول آزمایش، دستگاه مقدار نیروی اعمال‌شده و میزان تغییر طول نمونه را به‌صورت پیوسته ثبت می‌کند. از این داده‌ها نمودار تنش-کرنش ترسیم می‌گردد که از روی آن می‌توان خواص مکانیکی میلگرد را استخراج نمود؛ از جمله تنش تسلیم (که نقطه آغاز تغییر شکل دائمی است)، تنش نهایی (بیشترین تنش قبل از شکست)، و میزان ازدیاد طول (که نشان‌دهنده شکل‌پذیری میلگرد است).
در پایان، نوع شکست میلگرد نیز بررسی می‌شود تا مشخص شود آیا رفتار آن نرم (چکش‌خوار) بوده یا شکننده. این آزمایش نقش کلیدی در ارزیابی کیفیت میلگرد مصرفی در سازه‌های بتنی دارد و نتایج آن مبنای انتخاب نوع میلگرد برای کاربردهای مختلف مهندسی قرار می‌گیرد.
نتایج آزمایش کشش میلگرد
بررسی نتایج آزمایش کشش میلگرد معمولاً به صورت جدول و تحلیل عددی ارائه می‌شود و شامل مشخصات مکانیکی مهمی است که از نمودار تنش-کرنش استخراج می‌شوند. در ادامه، نمونه‌ای از نتایج آزمایش کششی میلگرد 16 A3 را مشاهده می‌کنید:
| ویژگی | مقدار اندازه‌گیری‌شده | واحد | توضیح |
|---|---|---|---|
| قطر اسمی میلگرد | 16 | میلی‌متر | طبق استاندارد ISIRI 3132 |
| طول اولیه نمونه (L₀) | 500 | میلی‌متر | پیش از اعمال نیرو |
| نیروی تسلیم (Fᵧ) | 80,000 | نیوتن | نیرویی که تغییر شکل دائمی از آن آغاز می‌شود |
| تنش تسلیم (σᵧ) | 400 | مگاپاسکال | Fᵧ ÷ سطح مقطع |
| نیروی نهایی (Fᵤ) | 100,000 | نیوتن | بیشترین نیروی اعمال‌شده پیش از شکست |
| تنش نهایی (σᵤ) | 500 | مگاپاسکال | Fᵤ ÷ سطح مقطع |
| ازدیاد طول نهایی | 50 | میلی‌متر | طول کش آمده پس از شکست |
| درصد ازدیاد طول (ΔL/L₀) | 10 | درصد | شاخصی از شکل‌پذیری |
| نوع شکست | نسبتاً شکننده | — | در میلگردهای A3 معمول است |
تحلیل آزمایش میلگرد
در تفسیر آزمایش کشش میلگرد به این نتیجه میرسیم که این نمونه توانسته قبل از شکست، تنش بالایی (۵۰۰ مگاپاسکال) را تحمل کند. و درصدی ازدیاد طول نشان می‌دهد، میلگرد دارای شکل‌پذیری متوسط است. و با توجه به مشخصات جدول ، این میلگرد برای مناطق سازهای بحرانی مناسب است ولی باید در نواحی نیازمند تغییر شکل زیاد با احتیاط به کار رود.
استاندارد تست کشش میلگرد
استانداردهای تست کشش میلگرد مجموعه‌ای از دستورالعمل‌های دقیق و رسمی هستند، که در آزمایشگاه تست میلگرد، به نحوه انجام صحیح آزمایش کشش برای ارزیابی خواص مکانیکی میلگردهای فولادی را تعیین می‌کنند. این آزمایش‌ها معمولاً به‌منظور اندازه‌گیری مقاومت تسلیم، مقاومت نهایی و میزان ازدیاد طول نمونه میلگرد انجام می‌شود.
در سطح بین‌المللی، یکی از مهم‌ترین این استانداردها، استاندارد ASTM A370 است که روش‌های مختلف آزمون مکانیکی برای محصولات فولادی را شرح می‌دهد و به‌ویژه برای میلگردهای ساختمانی مطابق استانداردهایی مانند ASTM A615 به‌کار می‌رود. این استاندارد شامل روش آماده‌سازی نمونه، چگونگی اعمال بار کششی، و نحوه ثبت و تحلیل نتایج است.
استاندارد ASTM E8/E8M نیز به‌صورت تخصصی برای تست کشش فلزات از جمله میلگرد مورد استفاده قرار می‌گیرد. این استاندارد به جزئیاتی مانند شکل و ابعاد دقیق نمونه، سرعت بارگذاری، شرایط محیطی و نحوه نصب در دستگاه کشش می‌پردازد تا نتایج آزمون از دقت و قابلیت اطمینان بالایی برخوردار باشند.
انواع استاندارد های کشش میلگرد
در ایران نیز دو استاندارد مهم برای آزمون کشش میلگرد وجود دارد: استاندارد ملی ISIRI 1608 که اساس آن همان استاندارد ASTM E8 است، ضوابط آزمایش میلگرد را به زبان فارسی بیان کرده است. این استاندارد مشخص می‌کند که نمونه باید از وسط میلگرد گرفته شود، سرعت بارگذاری در ناحیه کشسانی باید کم و کنترل‌شده باشد، و برای دقت بیشتر از دستگاه اندازه‌گیر تغییر طول استفاده شود.
همچنین استاندارد ISIRI 3132 ویژگی‌های میلگردهای فولادی گرم نوردیده را بیان می‌کند و در آن مقادیر مجاز تنش تسلیم، تنش نهایی و ازدیاد طول برای میلگردهای نوع A1، A2 و A3 به‌وضوح مشخص شده است. این مقادیر معیارهای پذیرش یا رد میلگرد در پروژه‌های ساختمانی و عمرانی هستند.
در مجموع، رعایت این استانداردها برای اطمینان از کیفیت، ایمنی و دوام میلگردهای مورد استفاده در سازه‌های بتنی کاملاً ضروری است و انجام آزمایش کشش طبق آنها باعث می‌شود نتایج قابل اعتماد و قابل مقایسه با سایر پروژه‌ها و کشورها باشد.
آزمایش خمش میلگرد
آزمایش خمش میلگرد یکی از آزمون‌های مهم مکانیکی است که برای بررسی قابلیت انعطاف‌پذیری و شکل‌پذیری میلگرد فولادی در برابر تغییر شکل خمشی بدون ایجاد ترک یا شکست مورد استفاده قرار می‌گیرد. این آزمون به‌ویژه در استانداردهای ساختمانی برای میلگردهای مصرفی در بتن مسلح اهمیت ویژه‌ای دارد، زیرا میلگرد در سازه‌های بتنی اغلب تحت خمش و تغییر شکل قرار می‌گیرد.
نحوه آزمایش خمش میلگرد

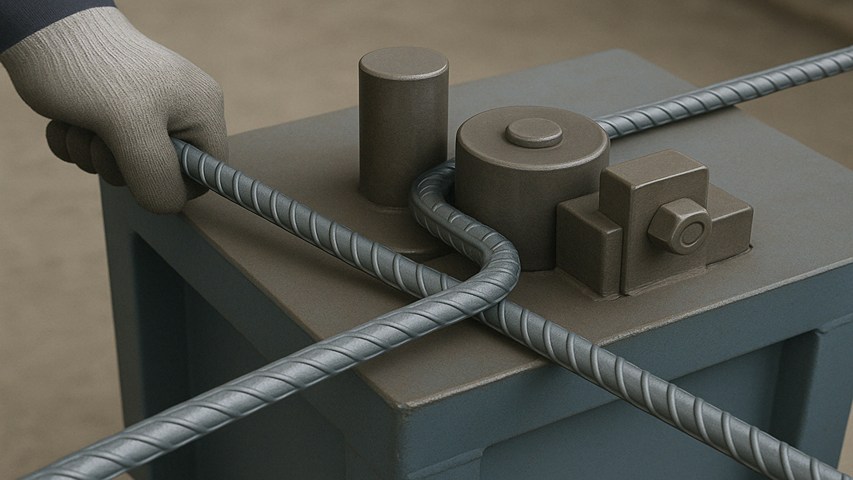

آزمایش خمش میلگرد به‌منظور بررسی میزان انعطاف‌پذیری و کیفیت میلگرد در برابر تغییر شکل انجام می‌شود. برای اجرای این آزمون، ابتدا یک تعداد نمونه برای آزمایش میلگرد با طول مشخص (معمولاً حدود ۳۰ تا ۵۰ سانتی‌متر) از وسط شاخه بریده می‌شود. سپس نمونه در دستگاه مخصوص خمش قرار می‌گیرد؛ به‌طوری‌که میلگرد روی دو تکیه‌گاه قرار گیرد و یک پین یا بازوی خم‌کن در مرکز آن عمل کند. فاصله بین تکیه‌گاه‌ها و اندازه شعاع خم بسته به قطر میلگرد و نوع آن (مثلاً A2 یا A3) طبق استاندارد انتخاب می‌شود.
پس از تنظیم دستگاه، عملیات خمش با حرکت آهسته و یکنواخت پین آغاز می‌شود و میلگرد به‌تدریج تا زاویه موردنظر خم می‌شود که معمولاً این زاویه ۱۸۰ درجه (خمش کامل) است. در طول خمش نباید از ضربه یا بار ناگهانی استفاده شود، بلکه فرآیند باید پیوسته و کنترل‌شده باشد. پس از پایان خمش، سطح میلگرد در ناحیه خم‌شده به‌دقت بررسی می‌شود. اگر در سطح کششی (خارجی) ناحیه خم ترک، شکستگی، یا پوسته‌شدن مشاهده نشود، نتیجه آزمون «قبول» است؛ اما در صورت وجود هرگونه ترک یا جداشدگی، میلگرد «مردود» تلقی می‌شود.
این آزمون نقش مهمی در تأیید کیفیت میلگرد برای استفاده در سازه‌های بتنی دارد، زیرا میلگرد در بتن اغلب تحت تنش‌های خمشی قرار می‌گیرد و باید توانایی تغییر شکل بدون گسیختگی را داشته باشد.
آزمایش‌های شیمیایی میلگرد
برای بررسی ترکیب عناصر شیمیایی موجود در میلگرد از روش‌هایی مانند اسپکترومتری یا آزمون‌های مرطوب استفاده می‌شود. حضور بیش از حد عناصر کربن، گوگرد، فسفر یا منگنز می‌تواند روی خواص مکانیکی و قابلیت جوش‌پذیری تأثیر بگذارد. این آزمایش در کنترل کیفی تولید بسیار مهم است و اغلب در آزمایشگاه‌های مجهز انجام می‌گیرد.
بررسی آج و ابعاد میلگرد
میلگردهای آجدار باید دارای الگوی آج استاندارد، فاصله معین بین آج‌ها، و ارتفاع مشخص باشند. وجود آج‌های غیراستاندارد باعث کاهش چسبندگی با بتن و لغزش در درازمدت می‌شود. دستگاه‌های اتوماتیک و کالیبره برای سنجش ارتفاع آج، قطر اسمی و تلرانس‌های مجاز استفاده می‌شوند.
آزمایش خوردگی میلگرد
در مناطقی با رطوبت بالا یا محیط های خورنده مانند مناطق ساحلی، بررسی مقاومت میلگرد در برابر خوردگی اهمیت دارد. آزمایش اسپری نمک (Salt Spray Test) و تست پتانسیواستاتیک از جمله روش‌های رایج برای این منظور هستند. این آزمایش‌ها دوام میلگرد در محیط های واقعی را شبیه‌سازی می‌کنند.
نمونه‌برداری میلگرد برای آزمایش
برای انجام آزمایش‌های ذکرشده، باید نمونه‌برداری به‌صورت تصادفی و بر اساس ضوابط استاندارد انجام شود. طول نمونه، تعداد نمونه‌ها در هر دسته، و شرایط نگهداری پیش از آزمایش همگی در دقت نتایج تأثیرگذار هستند. در پروژه‌های بزرگ، معمولاً آزمایشگاه‌های کنترل کیفیت مستقر در محل پروژه، وظیفه نمونه‌گیری و آزمایش را برعهده دارند.
نقش آزمایشگاه‌های تایید صلاحیت‌شده
در ایران، تنها آزمایشگاه‌هایی که دارای گواهی تایید صلاحیت از سازمان استاندارد یا نظام فنی اجرایی هستند، مجاز به ارائه نتایج آزمایش میلگرد هستند. این آزمایشگاه‌ها با تجهیزات دقیق و کادر متخصص، نتایج قابل اعتماد ارائه می‌دهند. مهندسان ناظر و مشاور موظف‌اند نتایج آزمایش را بررسی کرده و بر اساس آن اجازه استفاده یا رد میلگرد را صادر کنند.
آزمون‌های ویژه برای پروژه‌های خاص
در پروژه‌های حساس یا خاص، آزمون‌های تکمیلی نیز انجام می‌شود؛ مانند تست ضربه، تست خستگی، تست جوش‌پذیری، تست مغناطیسی، و آزمون‌های غیرمخرب (NDT). این آزمون‌ها برای تشخیص عیوب سطحی یا داخلی میلگرد بدون تخریب نمونه استفاده می‌شوند.
اهمیت مستندسازی نتایج
تمام نتایج آزمایش میلگرد باید به‌صورت مستند در گزارش‌های کنترل کیفیت پروژه درج شده و به تأیید مهندس ناظر برسد. این مستندات در صورت بروز هرگونه حادثه یا شکایت حقوقی، به‌عنوان مرجع ارزیابی ایمنی سازه استفاده می‌شوند.
نتیجه‌گیری
آزمایش میلگرد تنها یک مرحله فنی نیست، بلکه بخشی حیاتی از تضمین ایمنی، دوام و عملکرد مناسب سازه است. عدم اجرای صحیح آزمایش‌ها یا استفاده از میلگردهای بدون تأیید کیفی، می‌تواند منجر به فاجعه‌های جبران‌ناپذیر مهندسی شود.
بنابراین، رعایت کامل ضوابط، استانداردها و اجرای آزمایش‌ها با دقت و شفافیت، نه‌تنها مسئولیت فنی مهندسان، بلکه وظیفه اخلاقی و قانونی آنها نیز هست. هر پروژه موفق، از میلگردی مطمئن آغاز می‌شود.
